省スペースで設置でき
流体の逆流を防ぐ
配管内逆止弁

エーチェック解説

小型でシンプルな
ポペット構造を採用した
配管内逆流防止弁

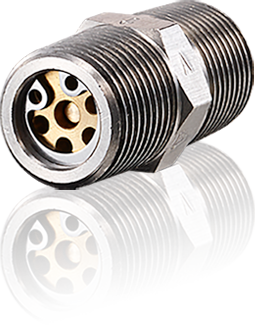

流体の逆流を防ぎ、省スペースで設置できる配管内逆止弁

機器の故障原因となる流体の逆流を防ぐ配管内逆止弁。インライン設計のため、漏れリスクがありません。また、内・外両ネジタイプのため、バルブが外部に露出せず、狭小スペースにも設置できます。

エアー耐圧検査3.0MPaまでの圧力に耐える頑強な構造

気密圧力性能0.1MPa、最高使用圧力2.0MPa、耐圧力特性エアー3.0MPaまで耐久性を発揮(社内試験)。流速の速い流体等、種類を問わず様々な用途に使用できます。

流体の漏れを防ぐシンプルなポペット構造を採用

ボールがバネを直角に押し付け、流路を開閉するシンプルなポペット構造を採用。バネの強さも変更可能です。 また、摩擦を生じる摺動部がないため寿命が長く、流体漏れの発生を抑えます。

エーチェックの特長

小型ボールバルブと継手を一体化した、機能性に優れたボールバルブです。ストレート型やアングル型、RV型など、用途や使用場所に応じて、さまざまな種類をラインナップしています。

* オプション

オプションで形状、スプリング、Oリングを変更できます。(※但し、ロットにより価格は別途見積になります。)

  • 面間の変更/取付ネジの変更/クラッキング圧の変更、また流体の種類によりOリングの変更等、リクエストに応じて可能な範囲内で対応いたします。

エーチェックの用途例

小型ポンプや産業機器、医療機器等の出口側に設置、
流体の逆流を防止し、本体の故障を回避

小型ポンプや、その他各種機器の出口側に取付け、逆流による機器本体のダメージを回避するインラインチェックバルブです。狭小な配管スペースにも組込可能です。

用途例

  • 小型ポンプの二次側配管
  • 医療機器の逆流防止
  • 工作機械の油圧機器
  • エアー配管の逆流防止

※ご使用の際は、流体の種類や用途をお教えください。用途によっては、使用できない場合がございます。
